Modul-jr. Dmss-Empfänger für Fernbedienung des Verkaufs-2.4g für Korona R8DM-SB XG6 XG7 XG8 XG11 XG14

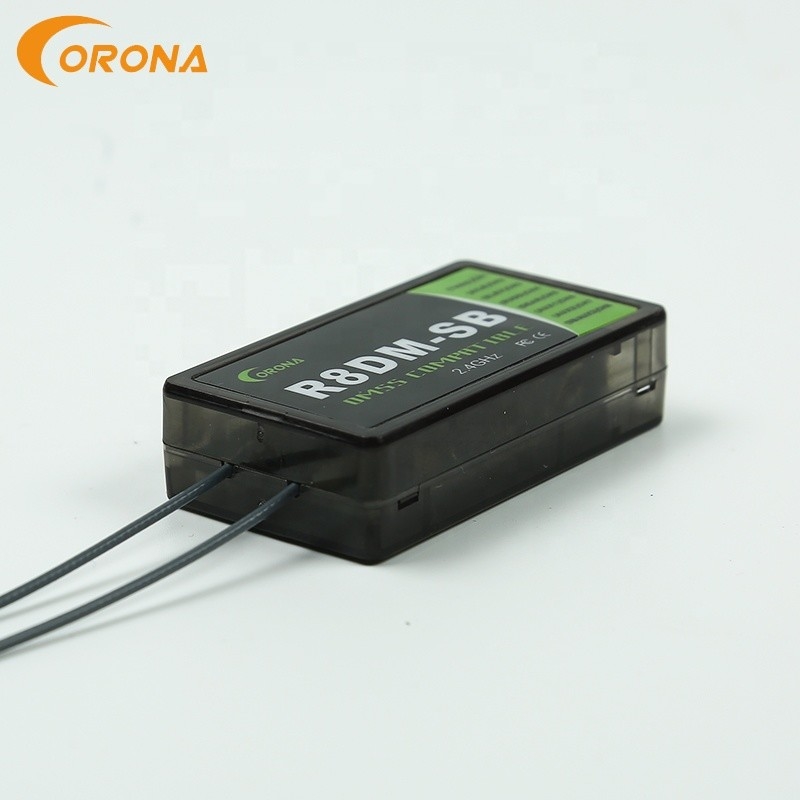

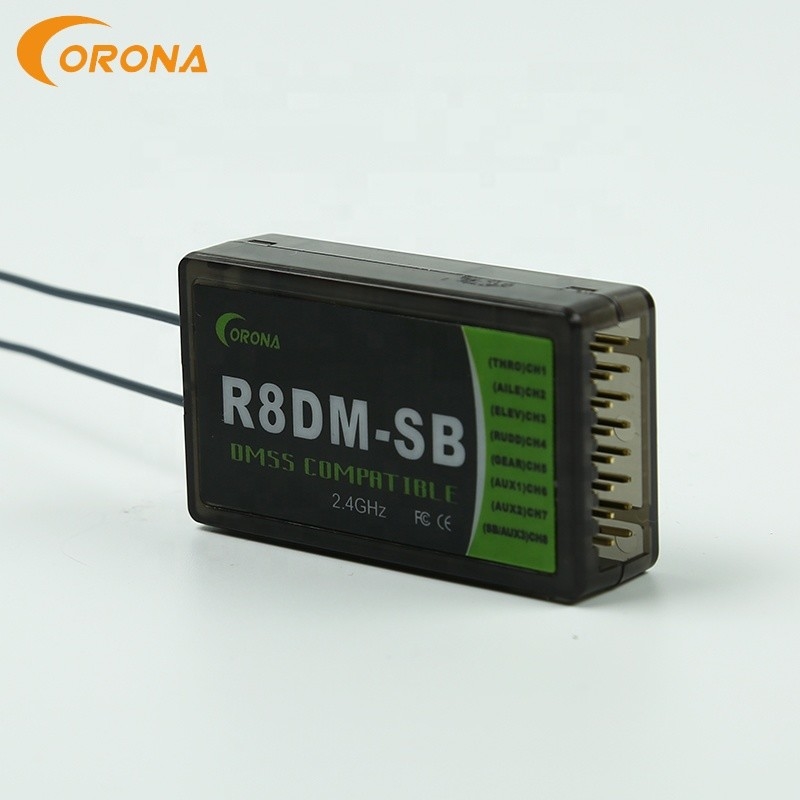

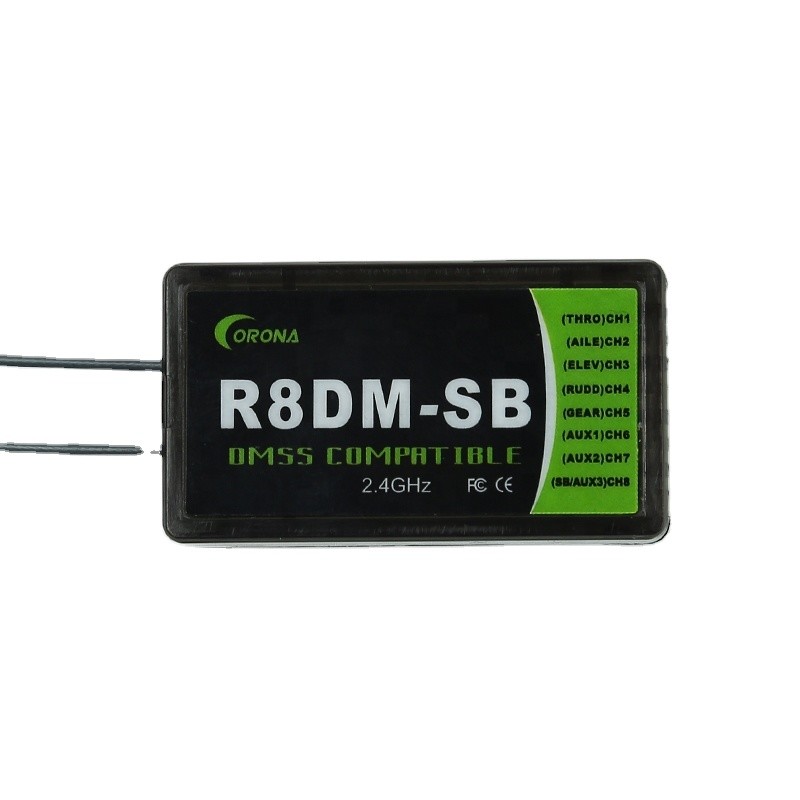

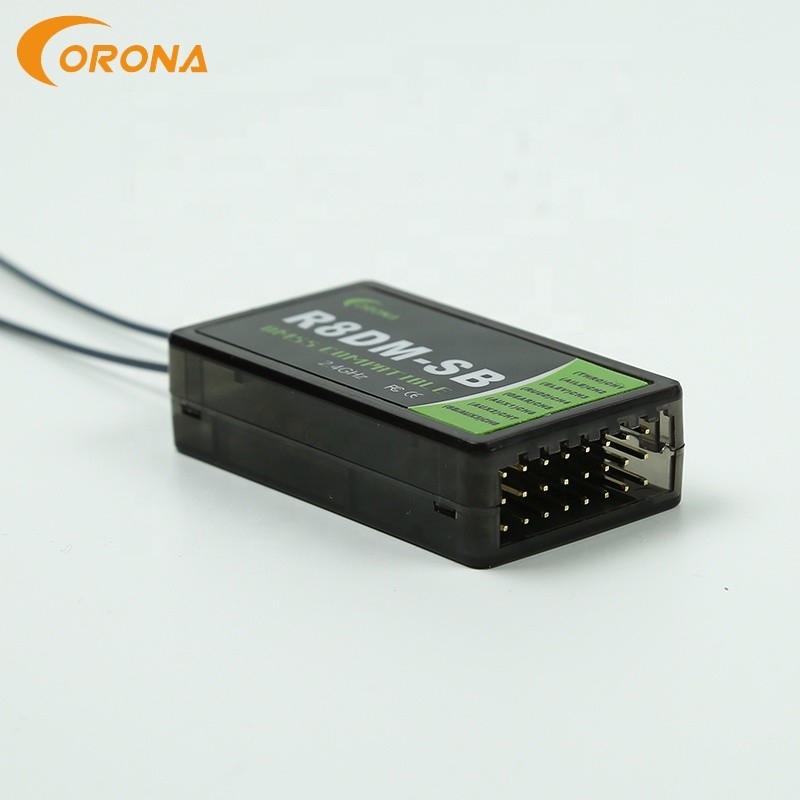

Korona R8DM-SB 2.4g Fernsteuerungs-Empfänger JR. DMSS für XG6, XG7, XG8, XG11 und XG14


Produkt-Beschreibung:








Verpackung u. Lieferung
Verkauf von Einheiten: Einzelnes Einzelteil
Einzelne Paketgröße: 10X14.2X3 cm
Einzelne Bruttomasse: 0,032 Kilogramm
Eigenschaft:

• Ohne den Gebrauch von der S.bus-Ertragunterstützung, die Servokanäle erweitert, hat R8DM 8 PWM-Kanäle, hat R6DM 6 PWM-Kanäle und R4DM hat 4 PWM-Kanäle.
• Mit dem Gebrauch von der S.BUS-Ertragunterstützung, die Servokanäle erweitert, gibt R8DM S.BUS-Signal auf dem 8. Kanal aus, gibt R6DM S.BUS-Signal auf dem 6. Kanal aus und R4DM-Ausgangssignal auf dem 4. Kanal, die Restkanäle gab noch Standard-PWM-Signal aus.
• Latenz 13mS unter der Verbindung mit JR-XG7 und Latenz 14mS unter der Verbindung mit anderen Übermittlern.

Spezifikationen:

• Spannungsbereich: 3.6~8.5V
• Betriebsstrom: 35mA~60mA
• Operationstemperatur: -10~70 degC
• Latenz: 13mS oder 14mS
• Empfindlichkeit: über -100dBm für R8DM, -98dBm für R6DM und -96dBm für R4DM
• Gewicht: 11g für R8DM, 8g für R6DM und 7g für R4DM

Produktverpackung:
Empfänger x1,
kurz--circuiter x1,
Schraubenzieherwerkzeug x1
Bindungsverfahren:

1. Schalten Sie Übermittler des JR. DMSS ein, halten Sie ihn innerhalb 0.5M~1.0m des Empfängers. Keine Extraoperation auf Übermittler wird nicht erlaubt, wenn der Übermittler einschaltet.
2. Fügen Sie ein kurz--circuiter ein. Die Einsatzplatzänderungen als verschiedene Übermittler. Schließen Sie ein kurz--circuiter als die Bildshow unten an:

Einfügung kurz--circuiter beim Binden als Bilder oben.
Spitzen: Die Einsatzplatzänderungen als verschiedene Übermittler.


3. Schließen Sie die Batterie an den Empfänger beim Herunterdrücken des Knopfes des Empfängers an. Rote LED ist und grüne LED ist aus, wenn Empfänger Signale sucht, und dann, ist das Wenden an grüne LED und rote LED aus, die anzeigt, dass Bindung erfolgreich ist.

Failsafeeinstellung:
R8DM, R6DM oder R4DM stellten ausfallsicher auf dem DMSS-Übermittler gerade wie der Operation der Empfänger des JR. DMSS ein. Wir empfehlen Sie in hohem Grade Satzfailsafeeigenschaft, bevor Sie Ihre Modelle fliegen. Eine nützliche Failsafeeinstellung würde die Drossel des Modells schließen, nachdem der Empfänger Signal verliert, damit er nicht weg unkontrollierbar fliegt.
Funktionsschaltungsbeschreibung des SBUS-Ausgabemodus- und nicht sbus Ausgabemodus:
Wenn Ihr Empfänger mit Ihrem Übermittler verbunden wird, Ausschalten bitte Ihren Übermittler. Wenn die LED-Licht Ihres Empfängers rot ist, drücken Sie den Knopf runter und ihn für mehr als 6 Sekunden und nicht mehr als 10 Sekunden zu halten, geben Sie den Knopf frei, um den grünen geführten Blitz zu sehen. Nach dem den Knopf wieder runterdrückend im Augenblick, gelangt der Empfänger zurück an rotes Licht, das einen kompletten Ausgabemodus schaltet erfolgreich darstellt.
Als grün, führte die langsamen Blitze anzeigt nicht SBUS-Ausgabemodusschalter SBUS-Ausgabemodus, und wenn grüne geführte Blitze schnell anzeigt, schaltet SBUS-Ausgabemodus nicht zum SBUS-Ausgabemodus.
Unter dem SBUS-Ausgabemodus können Sie S.BUS-Ertrag auf dem letzten Servokanal erhalten und andere Kanäle arbeiten wird geändert nicht.
ANMERKUNG: wenn Sie den Empfänger zum normalen Modus zurückstellen möchten, können Sie den Empfänger zu Ihrem Übermittler neu einbinden oder Modusschaltung wiederholen.
Unter Arbeitsstatus zeigte LED-Status als unten an:
